鋁合金壓鑄件最小壁厚

鋁合金壓鑄件最小壁厚     

鋁壓鑄件的最小壁厚并非固定值,而是受到諸多因素的綜合影響,其中包括鑄件的復雜程度、尺寸大小以及壓鑄材料等方面。通常情況下,鋁壓鑄件的最小壁厚處于0.5 毫米至 2 毫米的范圍之內。為了給您提供更為詳盡的參考,以下內容將分別從不同方面進行闡述:

鋁合金壓鑄件最小壁厚

各種尺寸下鋁壓鑄件的最小壁厚

小型鋁壓鑄件

1,手機殼,其邊長通常在十幾厘米以?xún)?nèi),壁厚一般在 0.5 毫米至 1 毫米之間。

2,室外無線基站金屬外殼長度在 200 - 400 毫米左右,其壁厚的選擇需要綜合考慮結構強度、防護性能、散熱需求以及成本等多方面因素。一般來說,這類外殼的壁厚在 2.5 毫米到 4 毫米比較合適。

中型鋁壓鑄件

新能源汽車電機控制器外殼通常尺寸長度在300 - 600mm之間,的壁厚一般處于2 - 5毫米之間。該壁厚受多種因素影響:從結構設計來看,若外殼簡單且規則、所受外部應力小,壁厚可能為2 - 3毫米;若結構復雜,則約為3 - 4毫米。有散熱結構的外殼壁厚通常為3 - 4.5毫米。

大型鋁壓鑄件

動力電池包箱體長度一般為1000 - 2000mm。

1,小型轎車或輕型電動車電池包箱體電池容量小,內部壓力與外部應力低,壓鑄鋁殼厚度2 - 3mm。

2,SUV、中型到大型轎車、電動貨車電池容量大,為抵御碰撞、振動保護電池,壓鑄鋁殼厚度3 - 4mm。

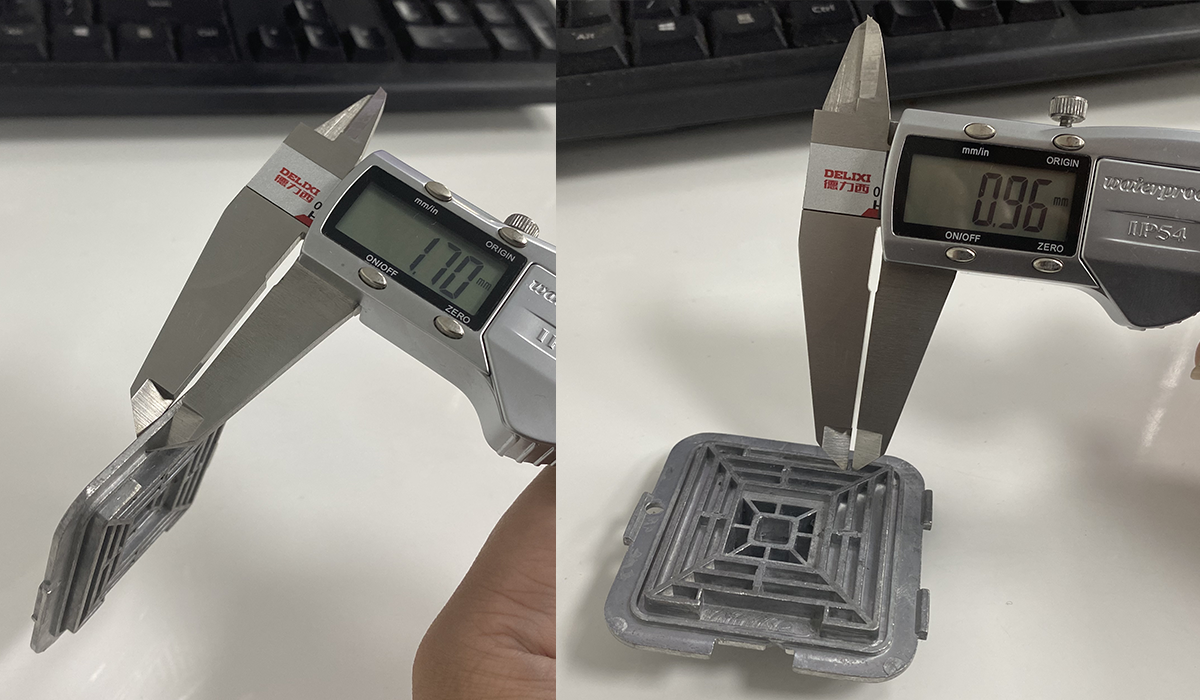

某個特定部位的最小壁厚

在壓鑄鋁合金外殼中,以下特定位置的最小壁厚需要特別關注:

某個特定部位的最小壁厚

拐角處最小壁厚

拐角處因應力集中,需特別注意壁厚。過薄易致壓鑄缺陷及后續破裂。一般建議拐角最小壁厚在0.8mm至1.2mm之間。

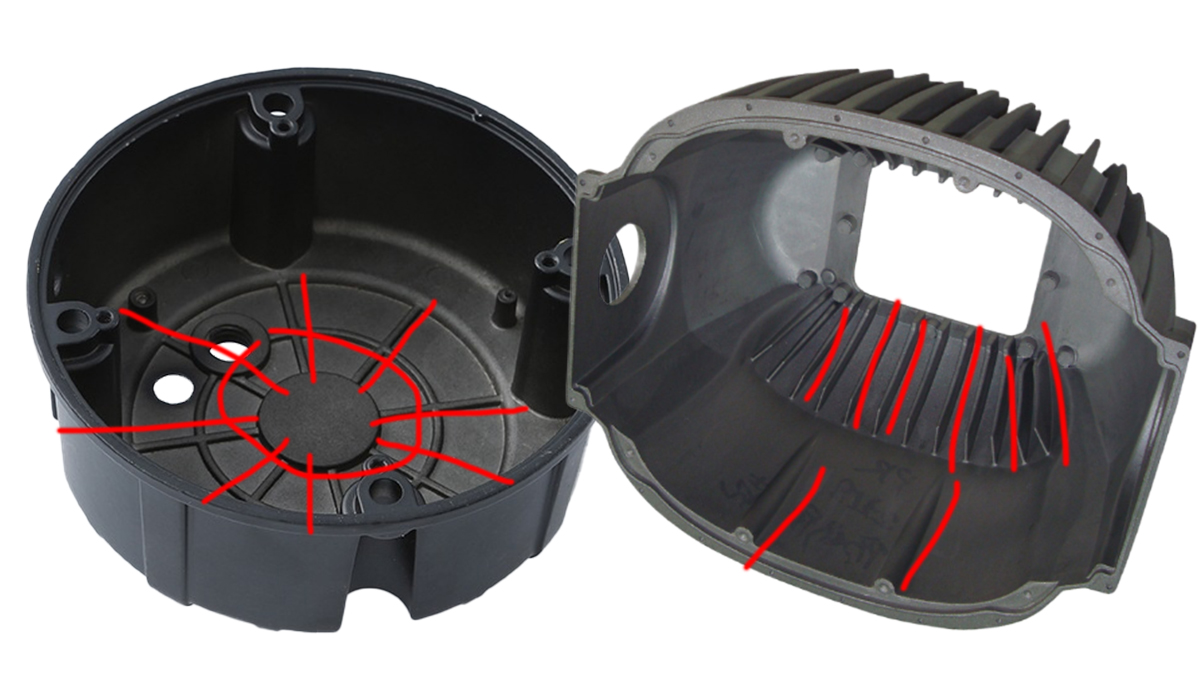

加強筋部位最小壁厚

加強筋設計旨在增強外殼的強度和剛性,其壁厚需適中。過厚易致壓鑄缺陷,如縮孔、縮松;過薄則效果不佳。通常,加強筋壁厚建議在0.6至1mm之間。

安裝孔周?chē)钚”诤?/h3>

安裝孔周邊設計需確保足夠的壁厚以承受安裝與使用過程中產生的應力。一般而言,此區域的最小壁厚建議維持在0.7至1mm之間。對于直徑較大的安裝孔或需通過螺紋連接等承受額外拉力的場合,應相應增加壁厚至1mm以上,以確保結構強度和穩定性。

邊緣部位最小壁厚

邊緣部位易受碰撞與摩擦,需保證一定壁厚以增強強度和耐磨性。通常壁厚在0.6至0.9mm間。若需倒圓角、滾花等特殊處理,壁厚應增至0.9mm或更厚,以防變形破損,確保處理后仍具足夠強度。

結論

綜上所述,鋁壓鑄件的最小壁厚因鑄件的尺寸大小、復雜程度以及特定部位的不同而存在較大差異。在實際應用中,需要綜合考慮結構強度、防護性能、散熱需求、成本等多方面因素來確定合適的壁厚。對于小型鋁壓鑄件如手機殼,壁厚相對較??;而中型和大型鋁壓鑄件如新能源汽車電機控制器外殼和動力電池包箱體,壁厚則根據具體情況有所增加。在特定部位如拐角處、加強筋部位、安裝孔周?chē)瓦吘壊课?,也需要根?jù)其應力集中情況、功能需求等給予特別關注,確保最小壁厚能夠滿足實際使用要求,從而保證鋁壓鑄件的質量和性能。
